三菱FGポンプ：型式・仕様
[ 油圧機器 ]
[ 産業機械 ]

型式表示（FFG30-22/20）

表は横にスライドしてご覧いただけます。

取付方法 型式 ポンプサイズ ピストン直径 ストローク
F FG 30- 22 /20
（なし）スタンド形
（F）フランジ形 FGS～FG40		 ただしポンプサイズ15のものは FGVとする

仕様

表は横にスライドしてご覧いただけます。

型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FGS
1.89 39.2 49 1,500 2,220 3.33 × 10-5 2.2 28
<2.0>

性能線図

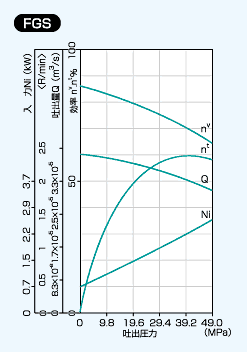

FGSの性能線図
型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FG6 12/12 4.07 41.6 49 1,500 2,220 8.67 × 10-5 4.5 28
<5.2>

性能線図

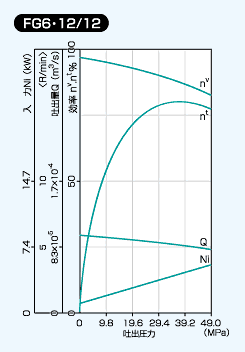

FG6 12/12の性能線図
14/12 5.54 31.8 41.6 1,500 2,220 1.25 × 10-4 5.0 28
<7.5>

性能線図

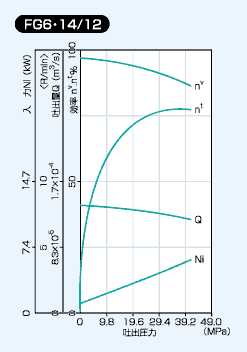

FG6 14/12の性能線図
16/12 7.24 24.5 34.3 1,500 2,220 1.67 × 10-4 5.2 28
<10.0>

性能線図

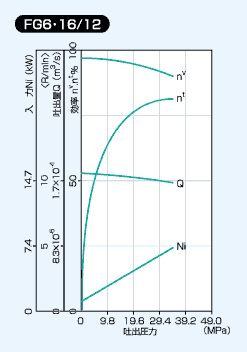

FG6 16/12の性能線図
型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FGV15 16/15 9.05 39.2 49.0 1,500 2,220 2.08 × 10-4 9.9 30
<12.5>

性能線図

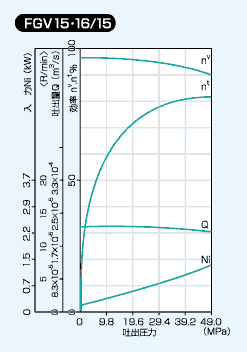

FGV15 16/15の性能線図
18/15 11.45 31.8 41.6 1,500 2,000 2.67 × 10-4 10.3 30
<16.0>

性能線図

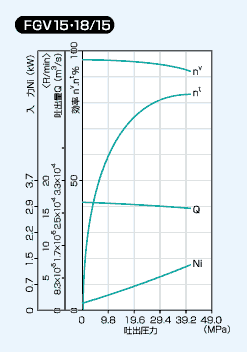

FGV15 18/15の性能線図
20/15 14.14 24.5 34.3 1,500 1,700 3.33 × 10-4 9.9 30
<20.0>

性能線図

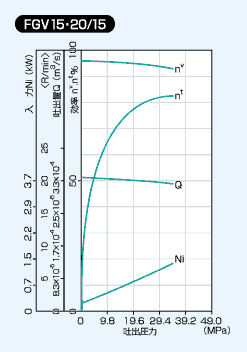

FGV15 20/15の性能線図
型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FG30 20/20 18.85 39.2 49.0 1,500 2,000 4.33 × 10-4 19.8 69
<26.0>

性能線図

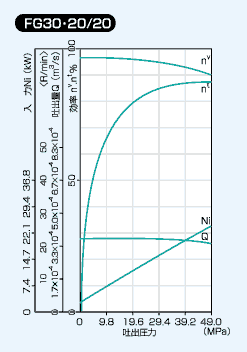

FG30 20/20の性能線図
22/20 22.81 31.8 41.6 1,500 1,800 5.35 × 10-4 20.2 69
<32.1>

性能線図

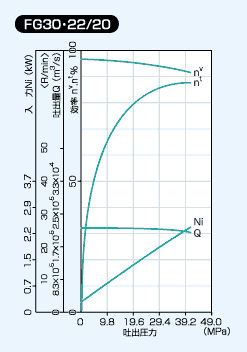

FG30 22/20の性能線図
25/20 29.45 24.5 34.3 1,500 1,500 6.83 × 10-4 20.2 69
<41.0>

性能線図

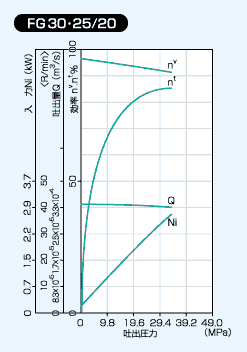

FG30 25/20の性能線図
型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FG40 20/20 18.85 39.2 49.0 1,500 2,200 4.33 × 10-4 19.8 68
<26.0>
22/20 22.81 31.8 41.6 1,500 2,200 5.35 × 10-4 20.2 68
<32.1>
25/20 29.45 24.5 34.3 1,500 1,800 6.83 × 10-4 20.2 68
<41.0>
28/20 36.95 19.6 26.9 1,500 1,500 8.50 × 10-4 20.6 68
<51.0>

性能線図

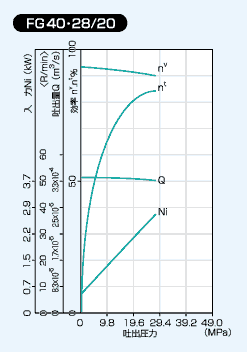

FG40 28/20の性能線図
28/25 46.18 16.1 22.0 1,500 1,500 1.07 × 10-3 22.1 68
<64.0>

性能線図

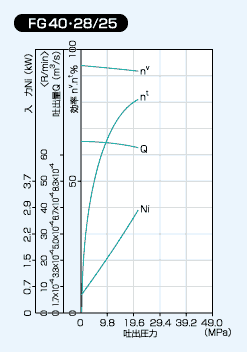

FG40 28/25の性能線図
型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FG65 25/25 36.82 49.0 49.0 1,500 1,500 7.50 × 10-4 47.8 195
<45.0>
28/25 46.18 38.2 49.0 1,500 1,500 1.00 × 10-3 47.8 195
<60.0>
30/25 53.01 33.3 46.5 1,500 1,500 1.18 × 10-3 50.0 195
<71.0>
32/25 60.32 29.4 41.3 1,500 1,500 1.37 × 10-3 50.0 195
<82.0>
35/25 72.16 24.5 34.3 1,500 1,500 1.67 × 10-3 50.0 195
<100.0>

性能線図

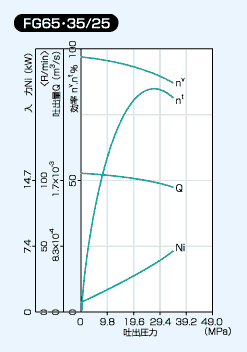

FG65 35/25の性能線図

寸法

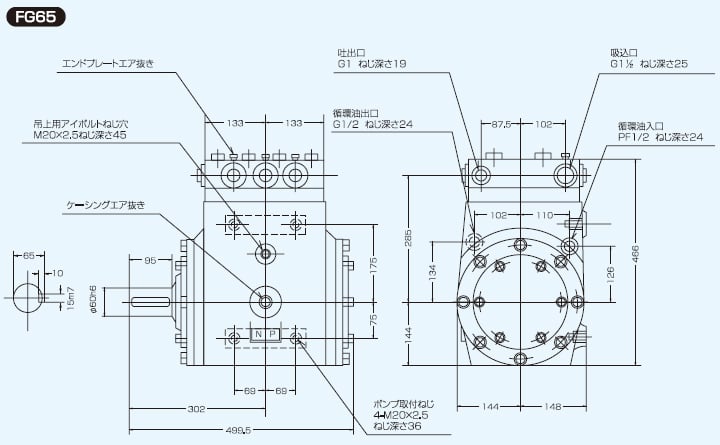

FG65の寸法図

図は標準組み付けのものを示します。次の特殊組み付けのものも製作します。

  1. 駆動軸が反対側のもの
  2. 吸込口が反対側（前後）のもの（組みかえ変更可能）
  3. 吐出口が反対側（前後）のもの（組みかえ変更可能）
型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FG125 25/25 2 × 36.82 49.0 49.0 1,500 1,500 1.50 × 10-3 91.9 225
<90.0>
28/25 2 × 46.18 38.2 49.0 1,500 1,500 2.00 × 10-3 91.9 225
<120.0>
30/25 2 × 53.01 33.3 46.5 1,500 1,500 2.37 × 10-3 95.6 225
<142.0>
32/25 2 × 60.32 29.4 41.1 1,500 1,500 2.73 × 10-3 95.6 225
<164.0>
35/25 2 × 72.16 24.5 34.3 1,500 1,500 3.33 × 10-3 95.6 225
<200.0>

性能線図

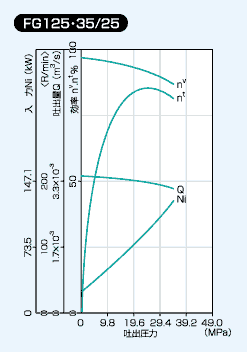

FG125 35/25の性能線図

寸法

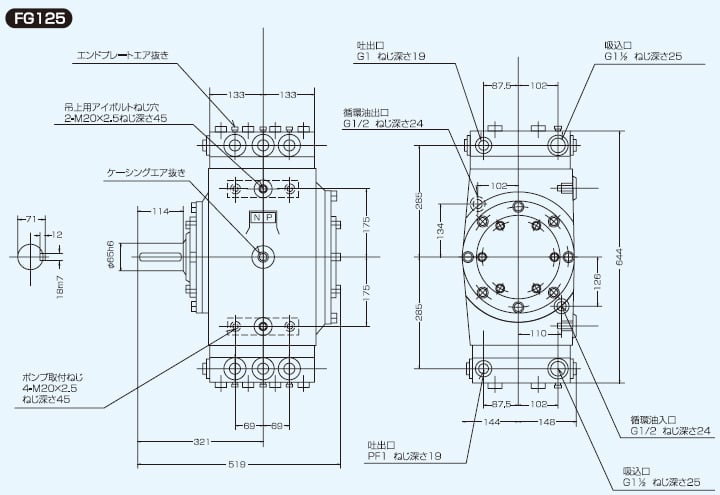

FG125の寸法図

図は標準組み付けのものを示します。次の特殊組み付けのものも製作します。

  1. 吸込口が反対側（前後）のもの（組みかえ変更可能）
  2. 吐出口が反対側（前後）のもの（組みかえ変更可能）
型式 押しのけ容積
(cm3/rev)		 圧力(MPa) 回転速度
(min-1)		 吐出量
m3/s <L/min>		 定格入力
(kW)		 質量
(kg)
定格 最高 定格 最高
FG250 25/25 4 × 36.82 49 49 1,500 1,500 3.00 × 10-3 183.9 505
<180.0>
28/25 4 × 46.18 38.2 49 1,500 1,500 4.00 × 10-3 183.9 505
<240.0>
30/25 4 × 53.01 33.3 46.5 1,500 1,500 4.73 × 10-3 191.2 505
<284.0>
32/25 4 × 60.32 29.4 41.1 1,500 1,500 5.47 × 10-3 191.2 505
<328.0>
35/25 4 × 72.16 24.5 34.3 1,500 1,500 6.67 × 10-3 191.2 505
<400.0>

性能線図

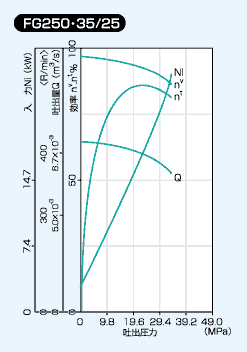

FG250 35/25の性能線図

寸法

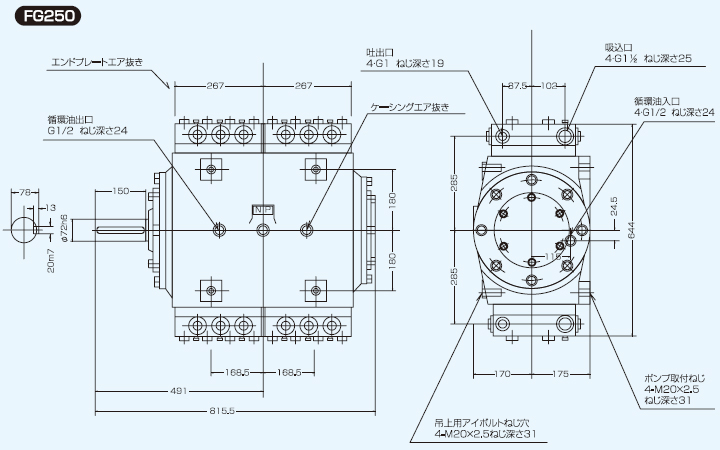

FG250の寸法図

図は標準組み付けのものを示します。
