東京電力株式会社 広野火力発電所
[ 大気汚染防止 ]
[ 環境装置 ]

内筒材質はスーパーステンレス鋼を合せ材とするクラッド鋼であり、工場・現場で高度な溶接品質管理を必要としました。

本工事は、2003年(平成15年)に納入した既設5号機用内筒〔施工者:当社(前身:三菱重工業株式会社)〕に続き、6号機用内筒を増設担当したものです。

客先
東京電力株式会社殿
工事名称
広野火力発電所6号機増設工事の内煙突内筒新設工事他1件
完成年月日
2011年(平成23年)9月14日

諸元

煙突形式 RC外筒鋼製内筒形煙突
RC外筒 高さ:GL+198m
頂部外径:14.8m
基部外径:27.0m
内筒 高さ:GL+200m
内径:5.52 mφ×2筒(既設1筒+本工事で1筒増設)
材質:スーパーステンレス クラッド鋼(母材 SM400A+合せ材 NSSC270)
建方工法 ジャッキアップ工法

ギャラリー

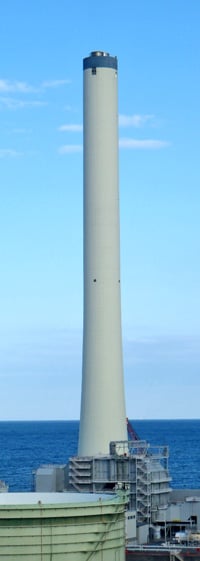

煙突全景
内筒建方 完了状況
