三菱AMモータ：型式・仕様・寸法
三菱AMモータ：型式・仕様・寸法
SHARE
型式表示
AMC-15A-O-31
表は横にスライドしてご覧いただけます。
| 型式 | 固定・可変 | 押しのけ容積 (cm3/rev) |
シリーズ記号 | 付属品 | 軸形状 |
|---|---|---|---|---|---|
| AM | C | -15 | A | -O | -31 |
| (AM)三菱AMモータ | (C)固定モータ | (12)125cm3/rev (15)150cm3/rev (30)300cm3/rev |
(A)Aシリーズ | (0)なし | (11)ストレート軸キー付 (31)外歯スプライン軸 |
仕様
表は横にスライドしてご覧いただけます。
| 型式 | 押しのけ容積 (cm3/rev) |
圧力(MPa) | 回転速度(min-1) | 定格トルク (kN・m) |
定格出力 (kW) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|
| 定格 | 最高 | 定格 | 最高 | 定格 | ||||
| AMC-12A | 125 | 27.5 | 34.3 | 1,200 | 1,600 | 0.51 | 63 | 41 |
性能線図 |
||||||||
軸受寿命 |
||||||||
自吸性能 |
||||||||
無負荷損失圧力 |
||||||||
起動特性 |
||||||||
| 型式 | 押しのけ容積 (cm3/rev) |
圧力(MPa) | 回転速度(min-1) | 定格トルク (kN・m) |
定格出力 (kW) |
質量 (kg) |
||
| 定格 | 最高 | 定格 | 最高 | 定格 | ||||
| AMC-15A | 150 | 27.5 | 34.3 | 1,200 | 1,600 | 0.61 | 76 | 41 |

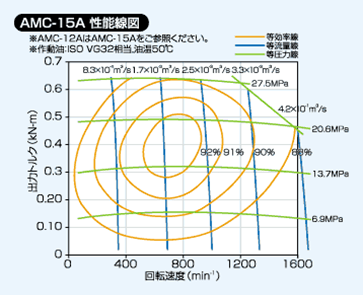

性能線図 |
||||||||

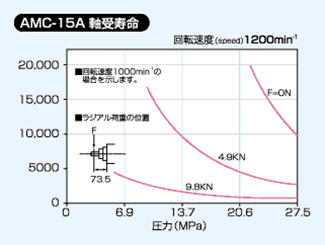

軸受寿命 |
||||||||

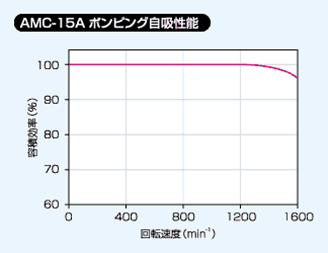

自吸性能 |
||||||||

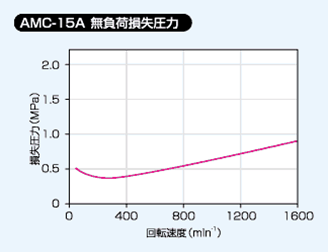

無負荷損失圧力 |
||||||||

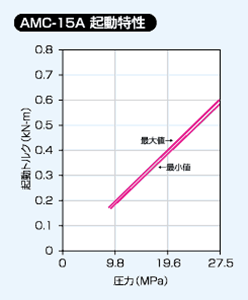

起動特性 |
||||||||
| 型式 | 押しのけ容積 (cm3/rev) |
圧力(MPa) | 回転速度(min-1) | 定格トルク (kN・m) |
定格出力 (kW) |
質量 (kg) |
||
| 定格 | 最高 | 定格 | 最高 | 定格 | ||||
| AMC-30A | 300 | 27.5 | 34.3 | 1,000 | 1,200 | 1.22 | 127 | 77 |

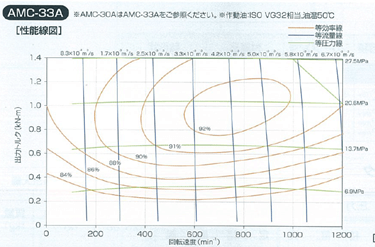

性能線図 |
||||||||

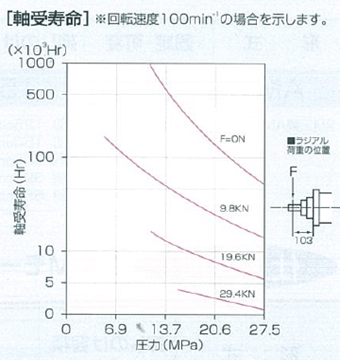

軸受寿命 |
||||||||

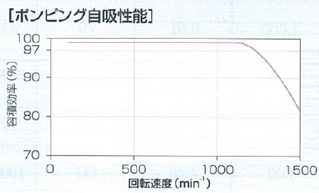

自吸性能 |
||||||||

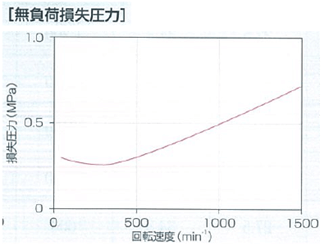

無負荷損失圧力 |
||||||||
起動特性 |
||||||||

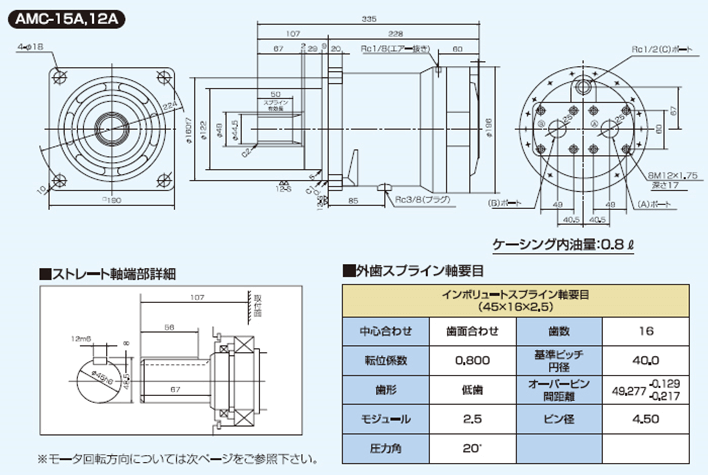

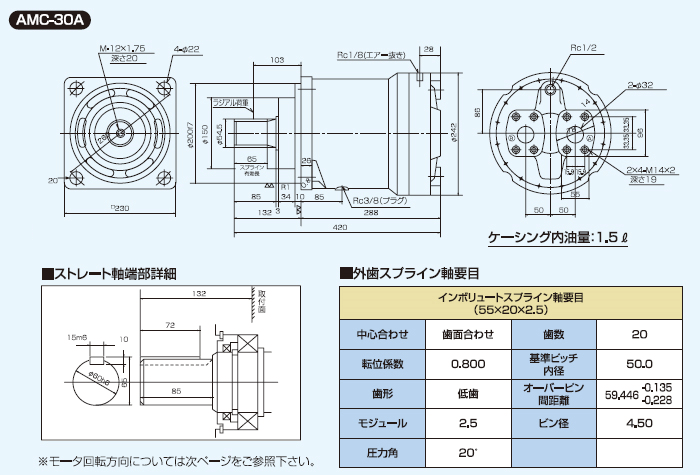

寸法
