ブラケット寸法
単位：ミリメートル

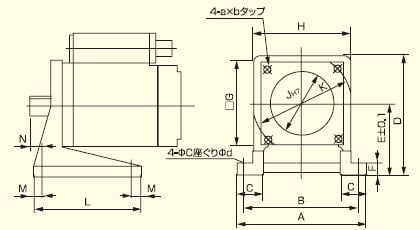

ブラケット寸法1
表は横にスライドしてご覧いただけます。
| 形式（Model） | A | B | C | D | E | F | G | H | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MKV-08HE | 280 | 246 | 54 | 253 | 150 | 23 | 170 | 210 | 140 | 196 | 224 | 19 | 27 |
| MKV-11H | 300 | 264 | 58 | 255 | 160 | 25 | 190 | 224 | 150 | 218 | 240 | 20 | 30 |
| MKV-16NE | 330 | 294 | 64 | 300 | 180 | 27 | 220 | 250 | 170 | 250 | 270 | 22 | 32 |
| MKV-23H-NE | 360 | 320 | 70 | 319 | 200 | 30 | 238 | 270 | 190 | 272 | 300 | 25 | 35 |
| MKV-33H | 410 | 360 | 80 | 359 | 225 | 35 | 268 | 306 | 215 | 310 | 335 | 25 | 40 |
| MKV-55HE | 480 | 430 | 90 | 440 | 265 | 40 | 318 | 360 | 254 | 364 | 400 | 35 | 46 |
ブラケット寸法2
表は横にスライドしてご覧いただけます。
| 形式（Model） | a | b | c | d |
|---|---|---|---|---|
| MKV-08HE | M14 | 2 | 18 | 32 |
| MKV-11H | M16 | 2 | 18 | 32 |
| MKV-16NE | M18 | 2.5 | 20 | 36 |
| MKV-23H-NE | M20 | 2.5 | 22 | 40 |
| MKV-33H | M22 | 2.5 | 24 | 43 |
| MKV-55HE | M24 | 3.0 | 26 | 45 |
- 1MEタイプは別途お問い合わせください。
- 2ブラケットはボルト、座金付です。
