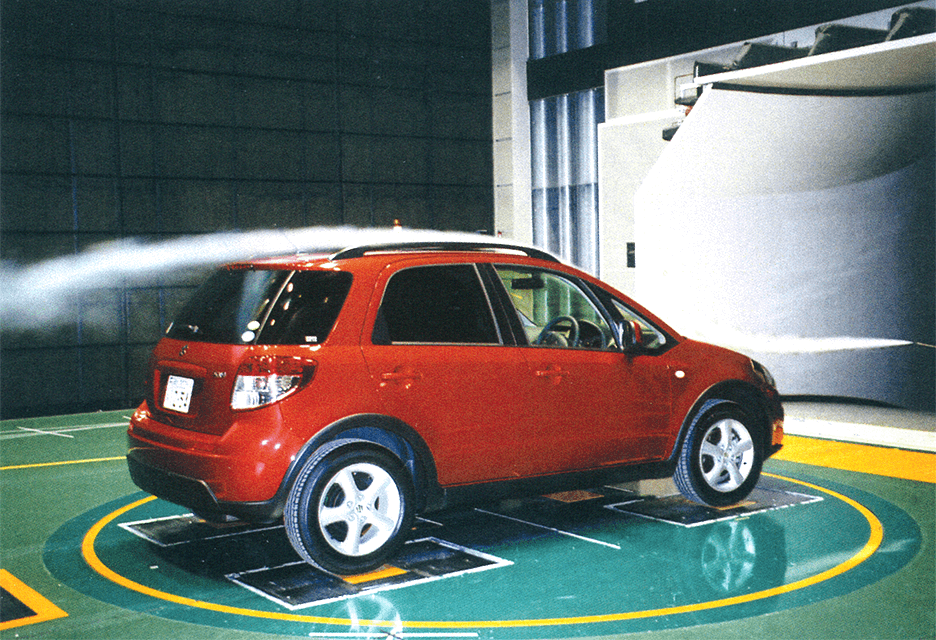

自動車用空力風洞は、自動車の開発には不可欠の空力性能試験用施設です。
当社は、スケールモデル風洞から実車風洞まで、さまざまなタイプの風洞実験装置の製作実績をもっており、試験目的に合わせて、移動地面板、トラバース装置、天秤装置等のオプション設備に関しても数々の実績があります。
この製品の取り扱い会社：
仕様
表は横にスライドしてご覧いただけます。
| 形式 | 水平回流式 |
|---|---|
| 測定部形式 | 3/4開放型 |
| 吹口寸法 | 5.5×3.1m（4輪試験時） 3.0×3.1m（2輪試験時） |
| 最高風速 | 190km/h（4輪試験時） 250km/h（2輪試験時） |
| 暗騒音レベル | 50dB（A）（100km/h風速時） |
装置概要
自動車の開発のための空力風洞であり、さまざまな試験目的に対応可能な設備です。 試験目的に合わせ、下記のようなオプションも対応可能です。
| 計測関連 | 各種天秤装置 |
|---|---|
| トラバース装置 | |
| 試験目的に合わせて | |
| 移動地面板 | 高速運転における地面効果を模擬可能です。 |
| 消音装置 | 騒音低減から、音響試験を目的とした低騒音型までニーズに合わせて対応可能です。 |
| 境界層吸取装置 | 空力試験における、境界層の影響を減少可能です。 |
| 多溝壁 | より高ブロッケージの供試体が試験可能となります。 |
| 気流温度調整装置 | 風路内の温度上昇防止のみならず、低温から高温までの温度制御も可能です。 |
納入実績
| 納入年 | 納入先 | 装置名 | 仕様 |
|---|---|---|---|
| 1980 | 企業向 | 実車風洞 | 形式： 回流・吹放兼用型 測定部：6×4×12m 風速：18～216km/h（回流時） 18～187km/h（吹放時） |
| 1981 | 企業向 | 模型風洞 | 形式： 吹放式 測定部：1.4×0.9×2.5m 風速：18～216km/h |
| 1983 | 企業向 | 実車風洞 | 形式： 回流・吹放兼用型 測定部：6×4×12m 風速：18～230km/h（回流時） 18〜151km/h（吹放時） |
| 1984 | 企業向 | 高速風洞 | 形式： 竪型回流式 測定部：2.3×1.7×0.8m 風速：5～250km/h |
| 1995 | 企業向 | 1/5モデル乗用車用空力特性解析風洞 | 形式： 回流型水平単帰還方式 吹口寸法：1.5×1.0m 風速：11～119km/h |
| − | − | 低騒音空力実車風洞（計画） | 形式： 回流型水平単帰還方式 吹口寸法：6.5×3.7m 風速：20～240km/h |
